现场布线要求

现场布线要求

布线要求推荐

线缆要求

其他注意事项：

• 导线截面积与载流的关系，请依据设备功率正确选择电源线缆。
• 当电缆平行走线长度增加时，间距要适当增加。
• 靠近动力线缆或现场电磁环境较为恶劣，可采用磁环等方式减少干扰。
• 为减少交叉干扰，当电缆平行走线长度增加时，间距要适当增加。
• 除了保持间距外，也可以在不同类电缆之间加装屏蔽板实现屏蔽。

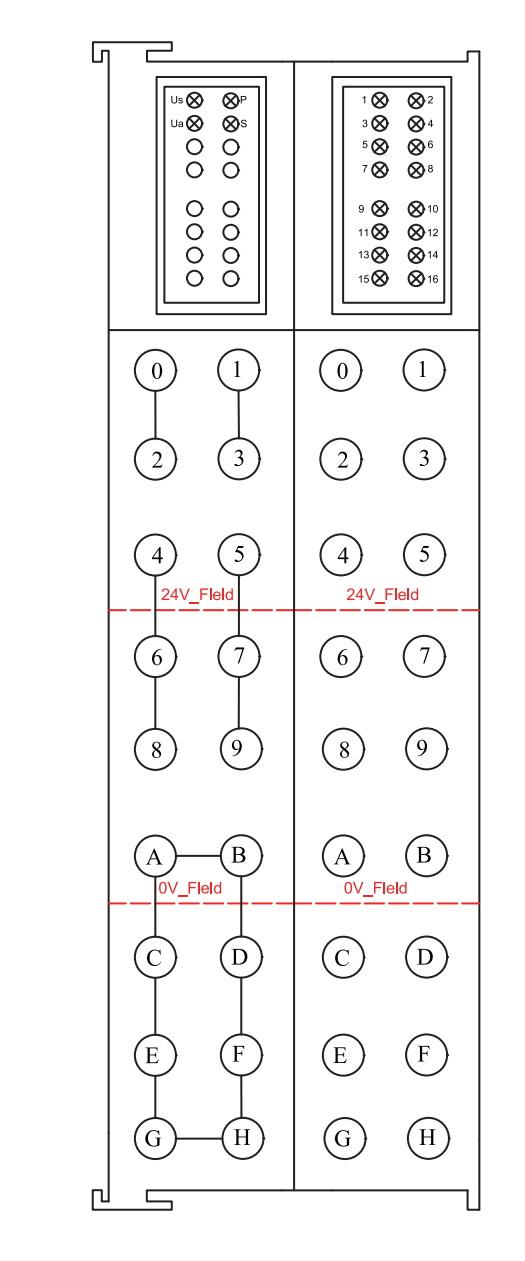

电源接线说明

建议CPU和现场测电源独立供电，确保系统稳定。需要提供直流24V(-15% ~+20%)电源。电源线缆通过弹簧式端子模块连接到电源端子模块。建议使用的线缆横截面不低于0.5mm²。
